Lamelmac pl-706

optimizando recursos en la producción de lamelas

Detalles Técnicos

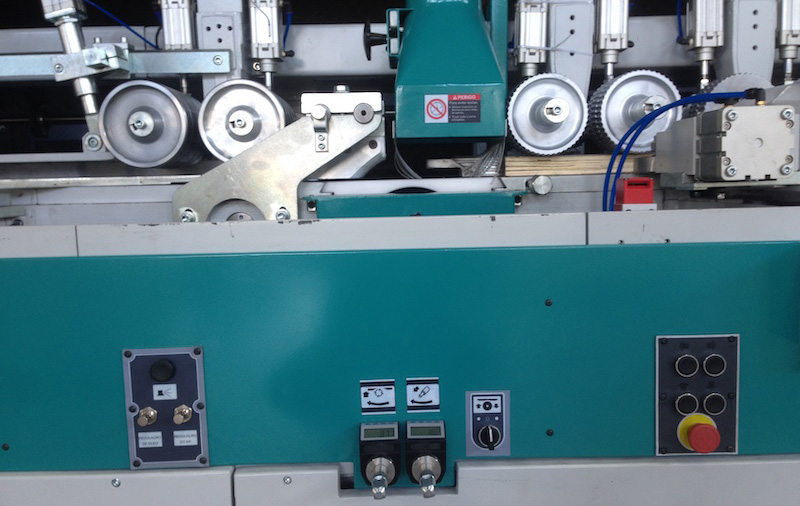

Pulsadores para lubricación sierra, con contadores digitales para una mejor posición para el corte de sierra. Con lubriacion centralizada y autoamtica de la máquina.

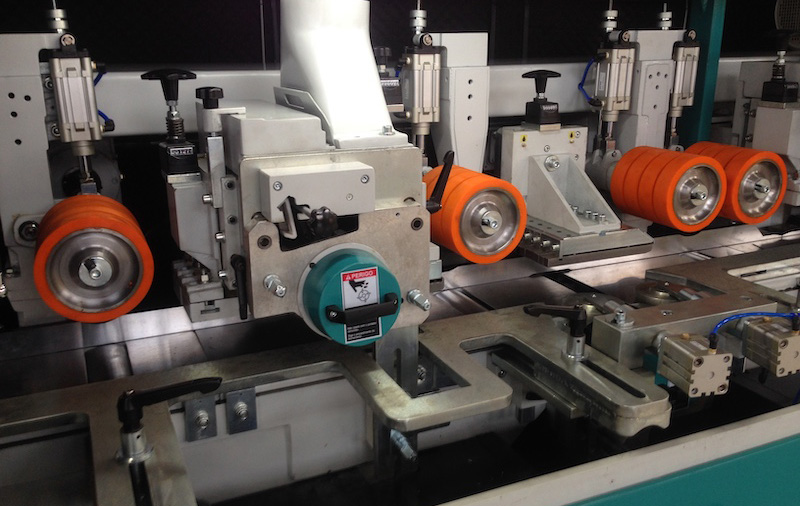

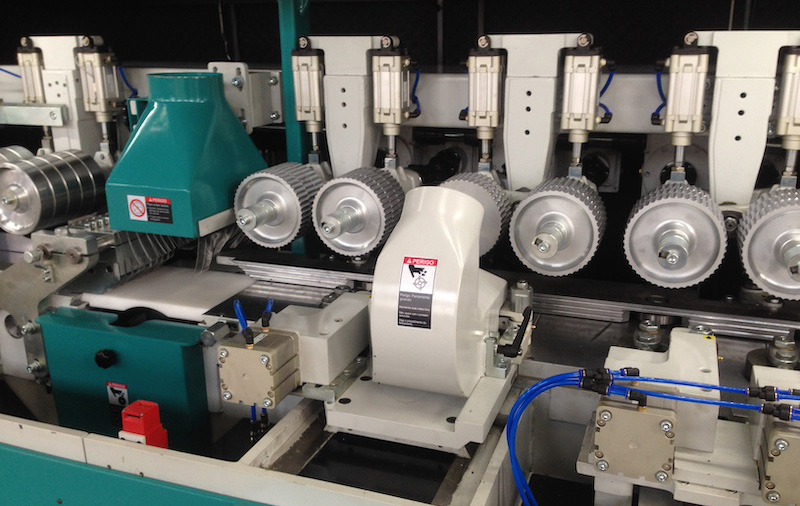

Prensores de entrada de alta capacidad de empuje para una mejor compresión en la madera y con sistema de guías lineales para mejorar la posición de estos acompañados con el tupi en su posicionamiento automático.

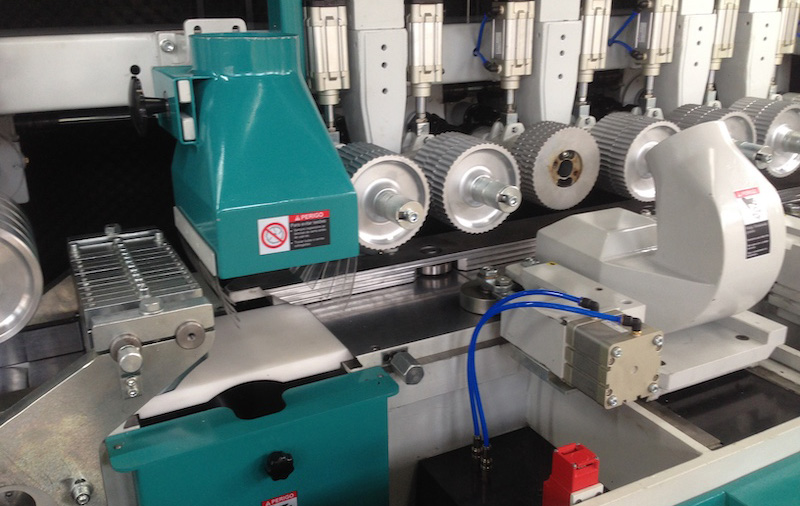

Sistema de corte por sierra antes de la garlopa permite mejorar y reducir el desperdicio de madera para hacer las lamelas.

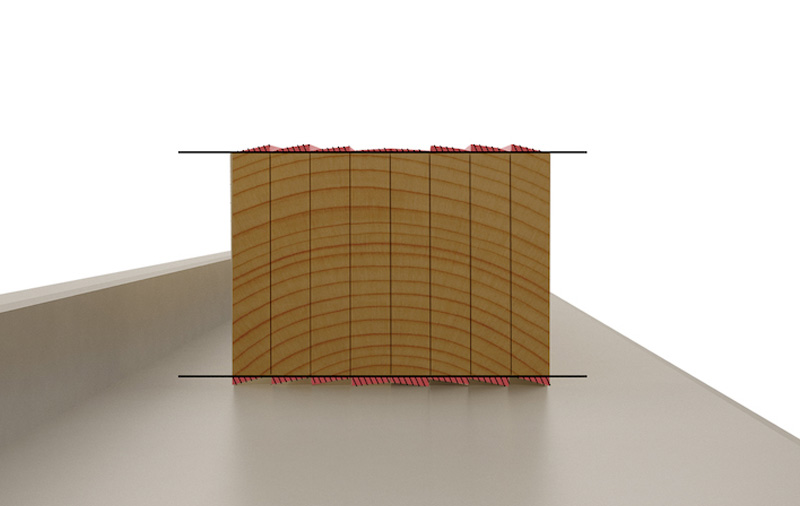

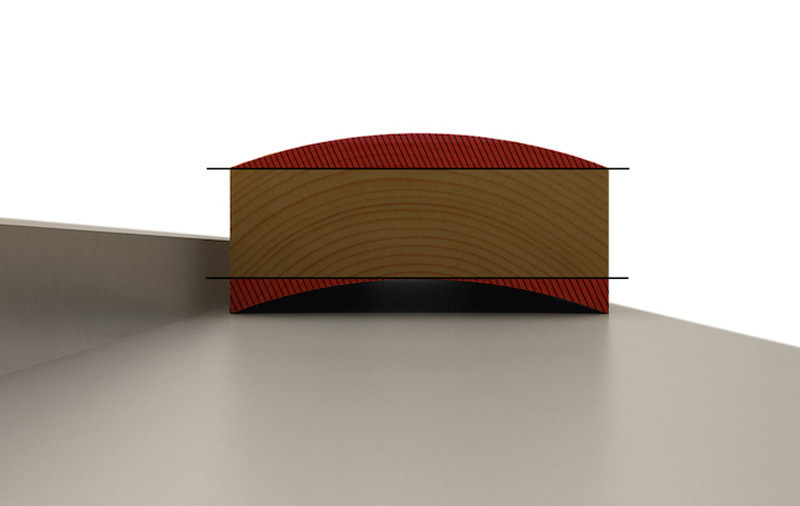

1° Madera que ingresa a la maquina; zona demarcada es a modo de representación lo que una garlopa o cepillo eliminaría en la madera.

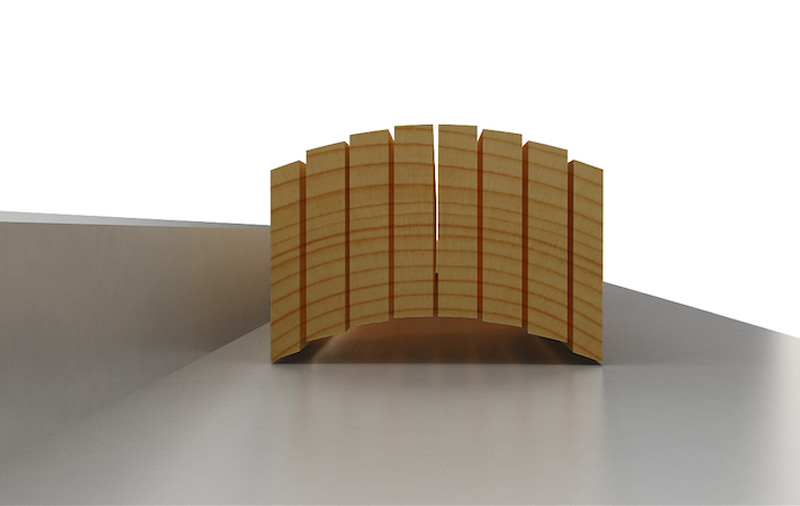

2º La madera al ser cortada en lamelas antes que entre a una garlopa o cepillo.

3º Madera ya cortada en lamelas caen y se emparejan en la mesa haciendo que garlopa y cepillo eliminen menos material y posibilita aprovechar más madera.

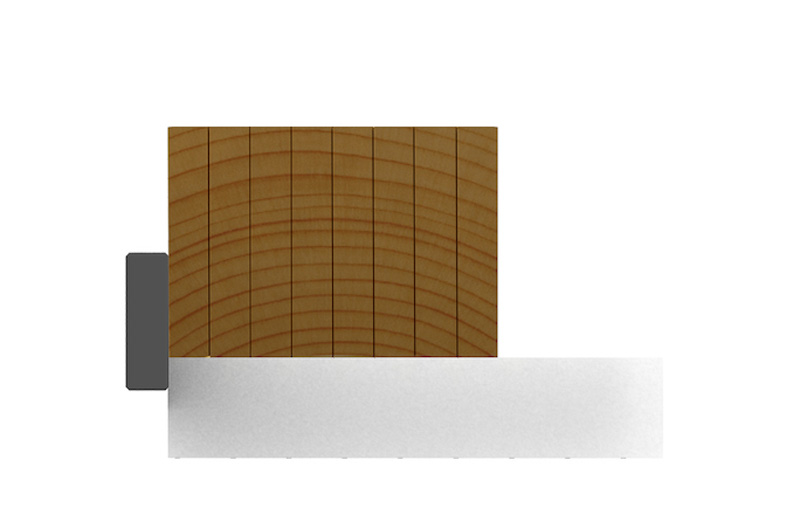

4º Madera ya procesada por la maquina tiene una mejor optimización de esta ya que paso previamente por una sierra antes de todo el proceso de cepillado.

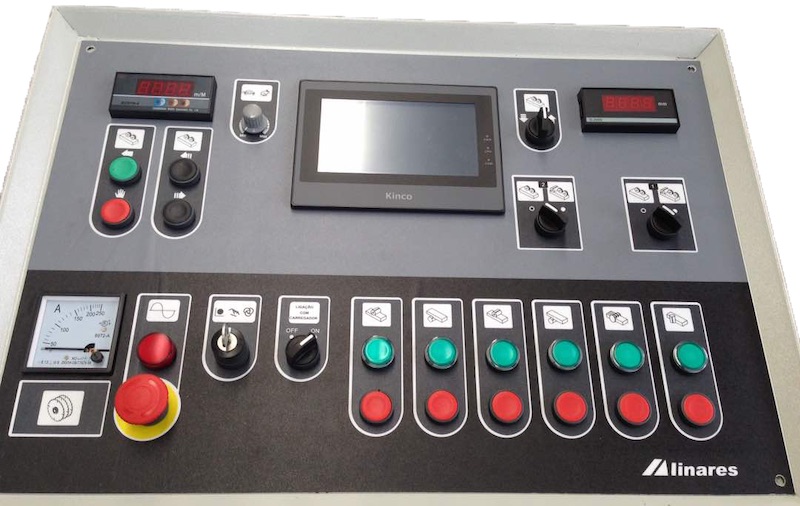

Tablero de mando a distancia, con diferentes funciones como indicador de velocidad, metros de madera que procesa la máquina, touchscreen con diferentes funciones como alerta sobre funciones y errores de la máquina, configuración de tiempo de lubricación y de mantenimiento, entre otros.

Últimos dos ejes contra soportados que permiten mejorar la terminación en la madera.

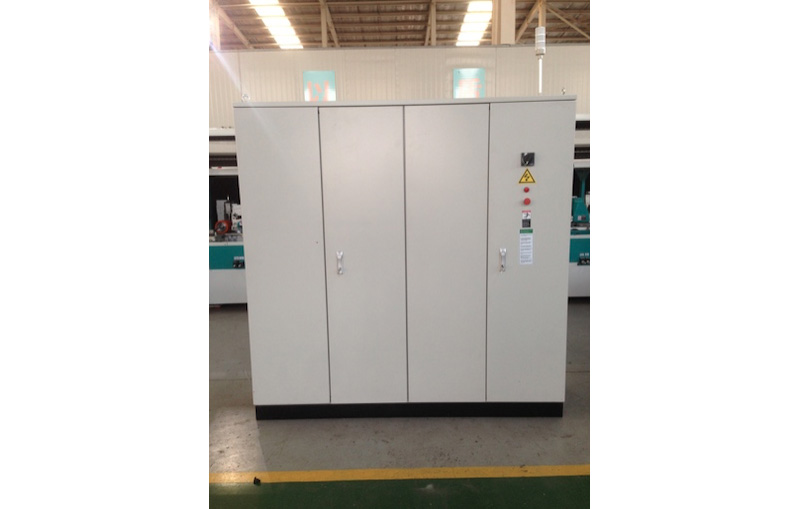

Gabinete eléctrico independiente de la máquina que vincula la maquina con el cargador de esta.

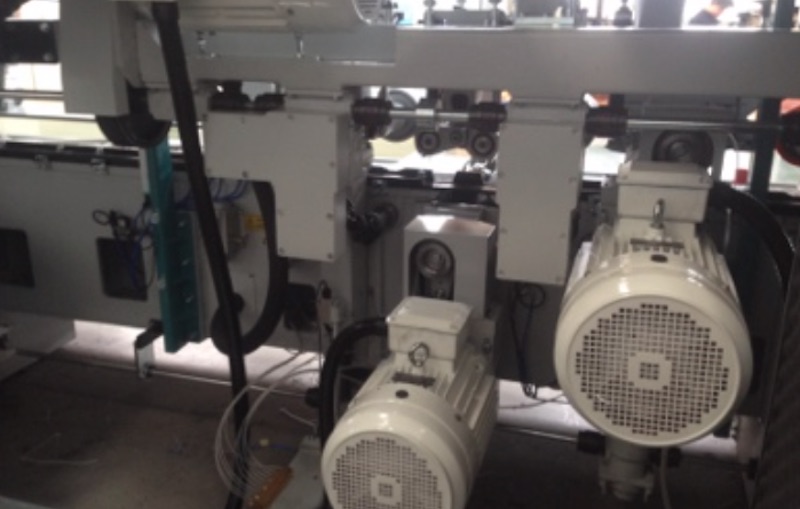

Los motores cuentan con freno que posibilitan una mejor optimización de tiempo ya que al abrir la cabina los ejes se frenan rápidamente y permite una mejor puesta a punto de la máquina.

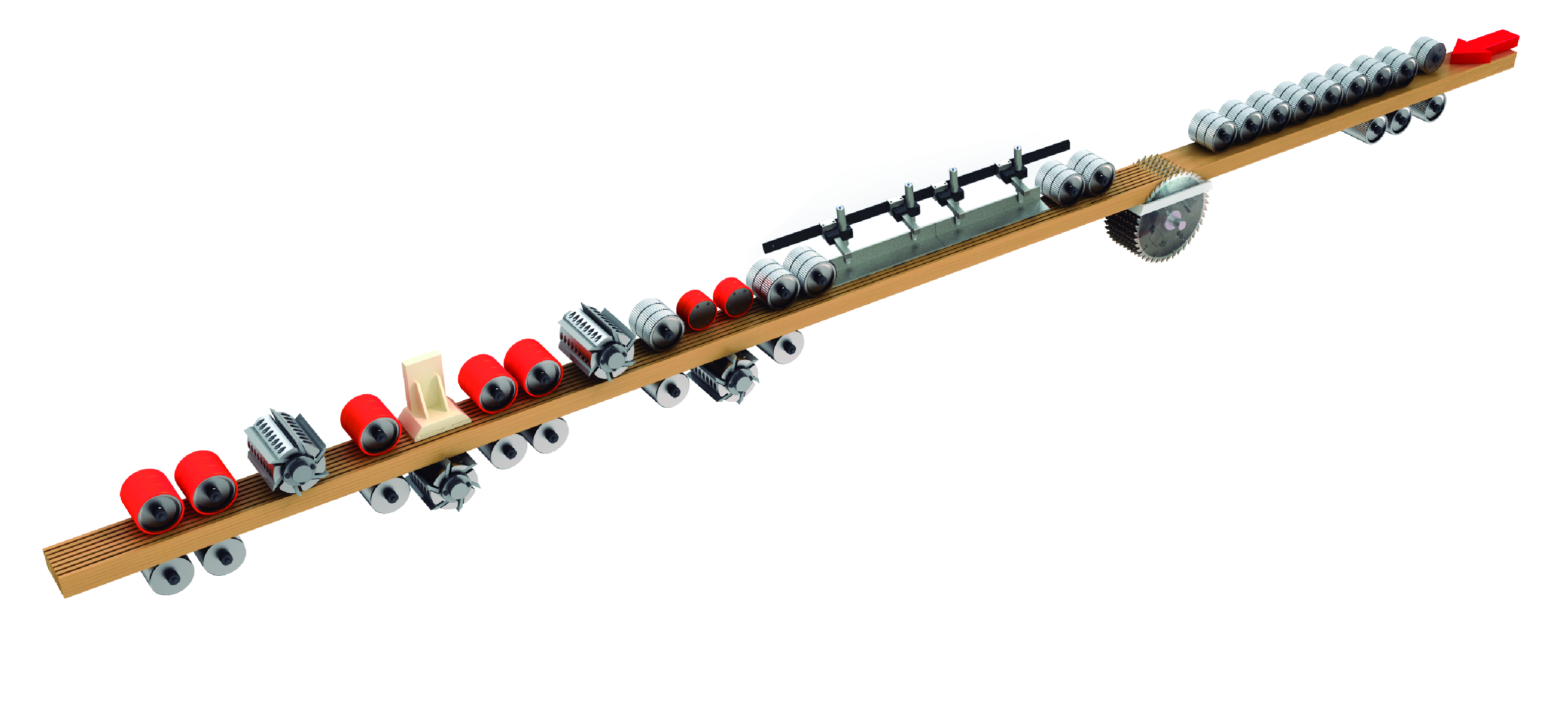

Configuración de Ejes

Especificaciones Técnicas

Velocidad de Avance
10-60 m/min
Ancho de Trabajo
20-230 mm
Altura de Trabajo
6-125 mm
Diametro de ejes
50 mm
RPM de los ejes
6000
Movimiento axial de los ejes
40 mm
Movimiento radial de los ejes
10 mm
Tren de rolos tractores superior/inferior a la entrada
Rolos tractores inferior de salida
Largo de la mesa de entrada
1300/2000 mm
Cabina de insonorización
Prensor de entrada cepillos
Neumáticos
Diámetro de los rolos de arrastre
160 mm
Circulo corte 1º inferior (sierra)
250-300 mm
Circulo de corte 2º Inferior
250-300 mm
Circulo de corte 1º superior
150-200 mm
Circulo de corte 3º inferior
150-200 mm
Circulo de corte 2º supferior
150-200 mm

Motores

1º Horizontal Inferior
75 hp
2º Horizontal inferior
20 hp
1º Horizontal superior
20 hp
3º Horizontal inferior
20 hp
2º Horizontal superior
20 hp
Sistema de Arrastre
30 hp
Movimiento del puente
4 hp
Voltaje
380 V
Frecuencia
50 Hz
Tensión de comandos
24 V
