Detalles Técnicos

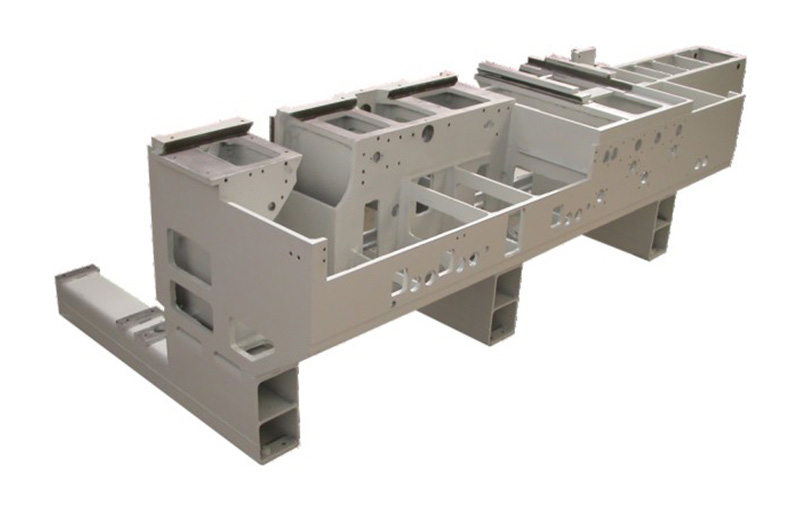

El cuerpo fundido como monobloque de fundición, garantiza una estabilidad única a la hora de mecanizar productos de gran falidad a gran velocidad de avance.

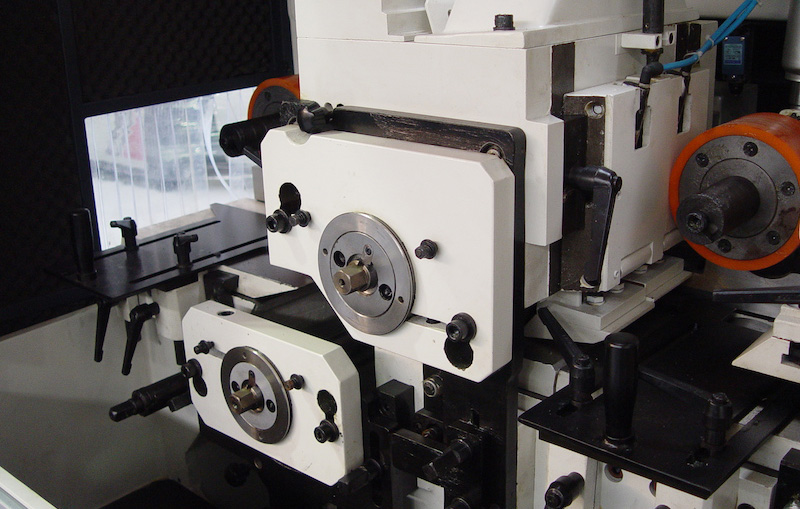

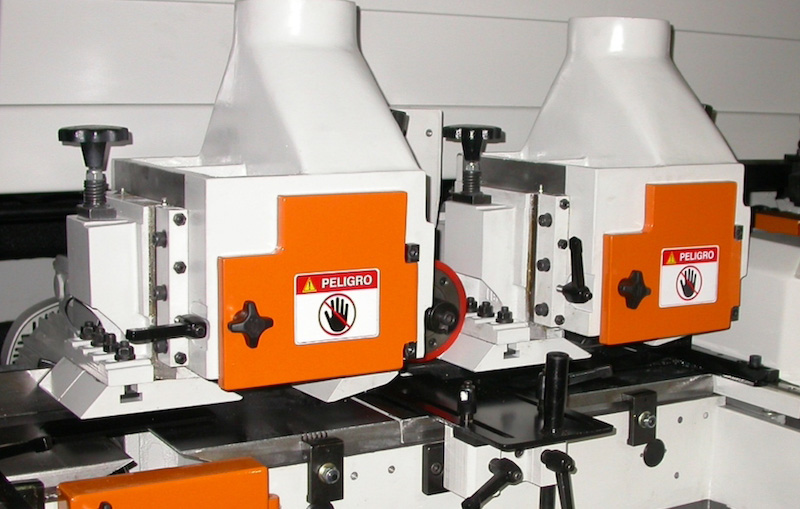

Prensor de entrada horizontal superior neumático de muy fácil regulación, cuando es necesario ajustarlo a diferentes círculos de corte en tiempos cortos.

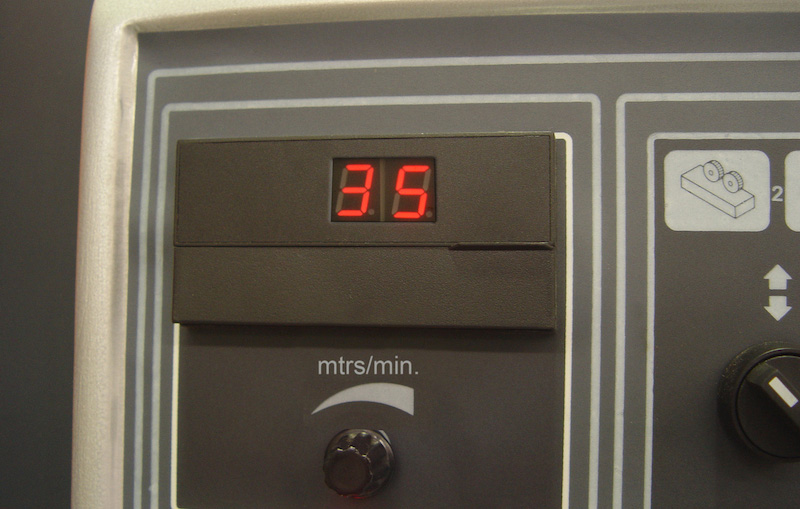

Sistema de velocidad de avance controlado por variador de frecuencia electrónico, indicado en el panel de control mediante un medidor electrónico regulado por un potenciómetro.

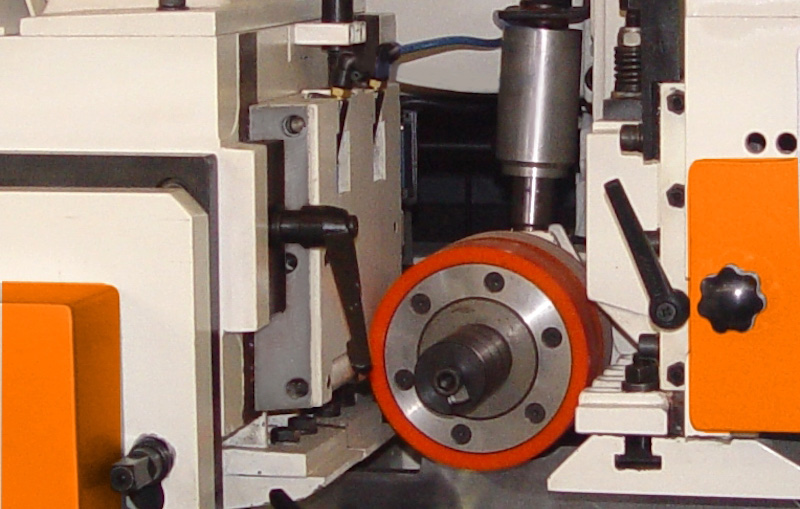

Dispositivo de arrastre superior para piezas extremadamente cortas. Mecanismo que nos permita por los tolos extra procesar piezas muy cortas con ajustadas tolerancias de mecanizado.

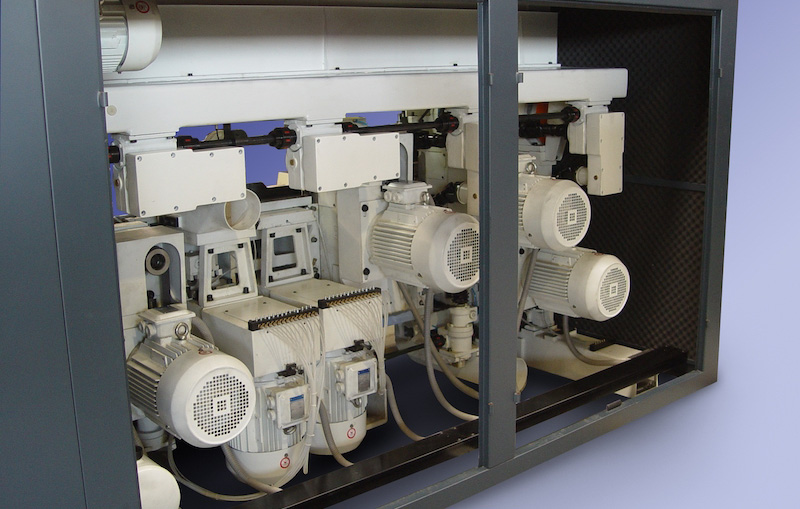

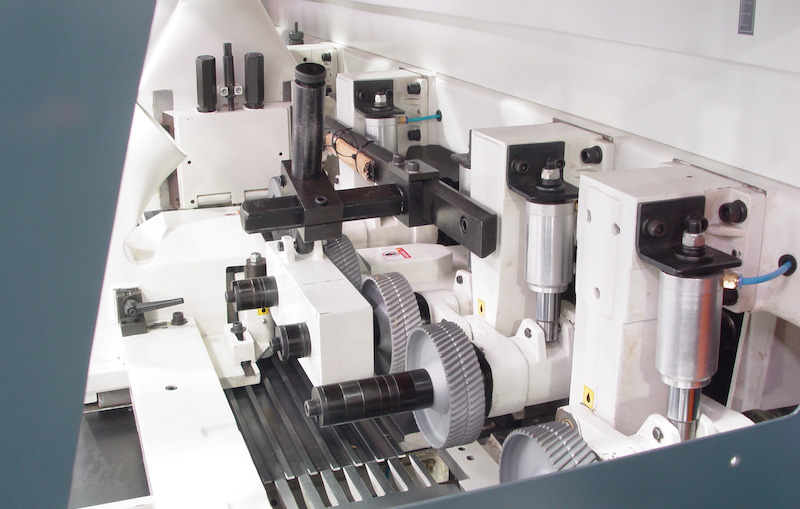

Sistema de avance cardánico, con cajas reductoras de alta resistencia, le otorga a la máquina gran seguridad en el arrastre. Motores individuales para cada husillo, sostenidos por robustos soportes de hierro fundido.

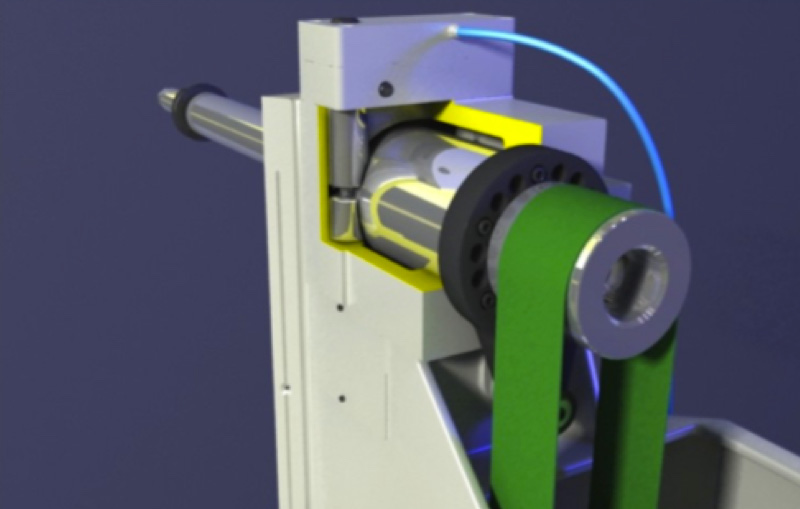

Extremos contrasoportados hidráulicamente aseguran un rigidez absoluta, permitiendo mexanizar piezas anchas a gran velocidad menteniendo una excelente terminación. El ajuste axial se realiza sin necesidad de quitar la presión hidráulica.
Opcional, mesas y guias cromadas para el trabajo de materiales abrasivos, como el MDF, prolongando la vida útil por muchos años mas.
Mesas ranuradas, fundamentales para el maquinado de piezas cortas com por ej. parquet y también para enderezar madera en sus laterales.

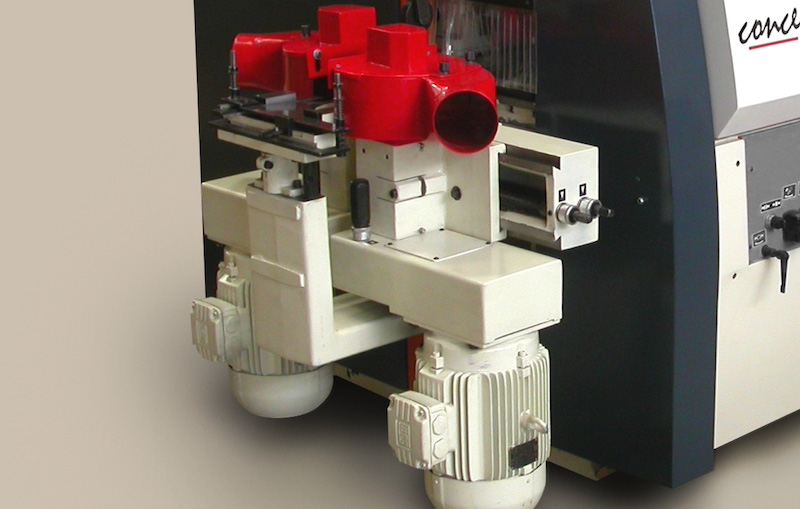

Modulo de sierras partidoras a la salida de gran utilidad para abrir madera, ej. machimbre doble y optimización de materia prima.
Prensores de salida de gran rigidez, permitiendo estos profundo cortes de madera con una gran estabilidad de la misma.

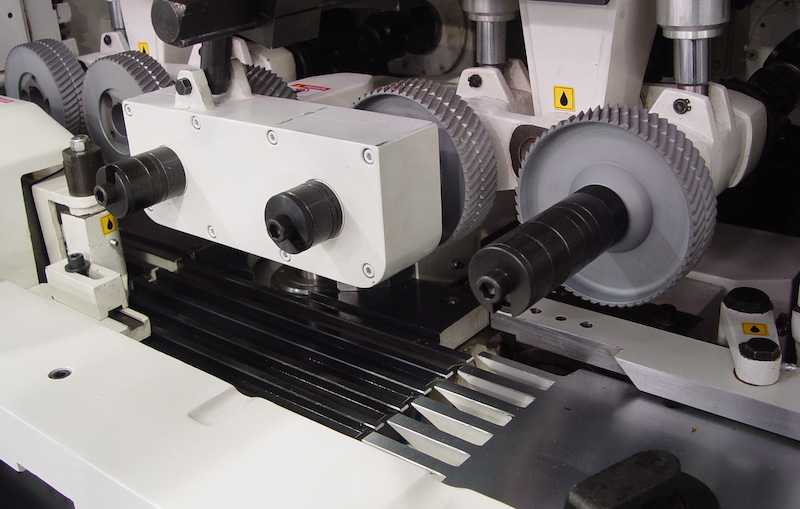

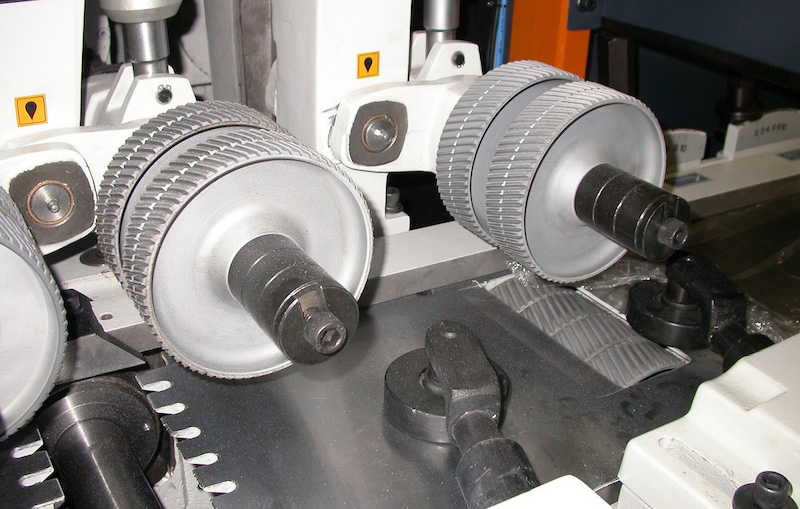

Sistema robusto de tracción continua superior e inferior, posibilita una excelente arrastre desde piezas pequeñas hasta grandes vigas.
Bloqueo individual neumático del movimiento axial de los ejes horizontales que erpmite ajustar los ejes desde fuera de la máquina con la cabina cerrada, simplemente con el movimiento de una válvula.

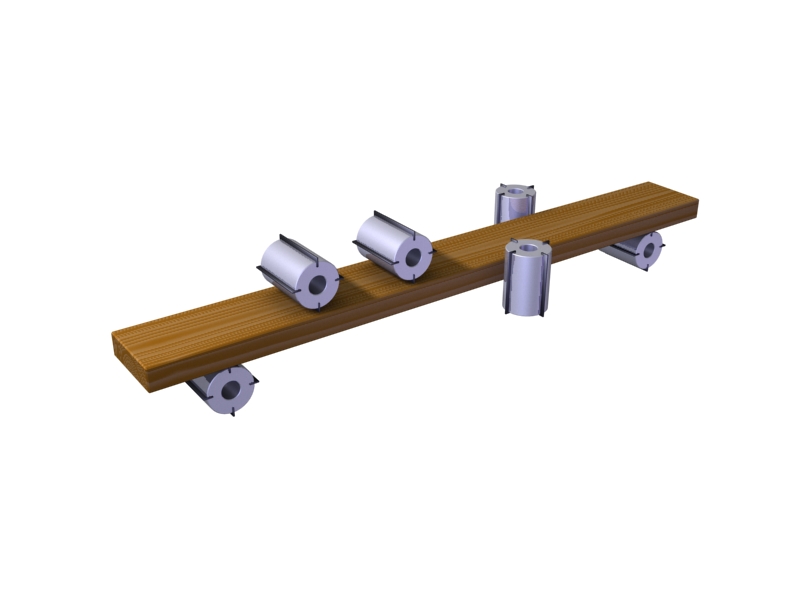

Configuración de Ejes
Concept dl-3006

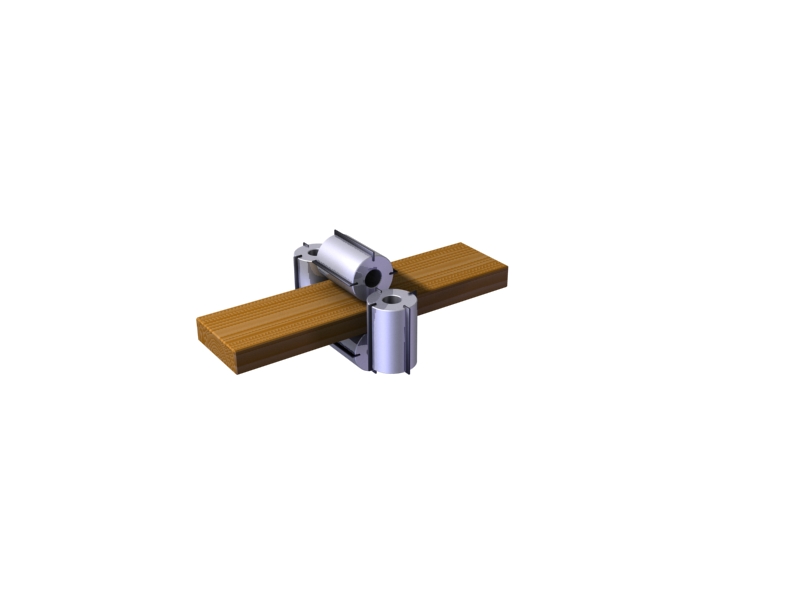

Universal

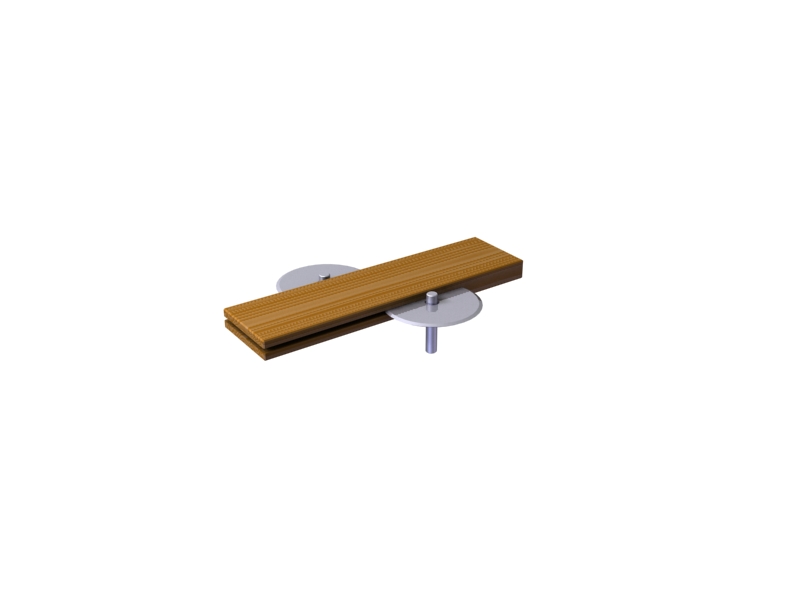

Partidor
Especificaciones Técnicas
Ancho mín-máx de trabajo (con hta de Ø140mm) |
---|
20-230 mm |
Altura mín-máx de trabajo (con hta. de Ø140mm) |
6-125 mm |
Cantidad de husillos min-max |
5-10 |
Velocidad de rotación de husillos |
6000 rpm |
Órbita mín-máx de ejes horizontales (exc. 1er horiz inf Ø180mm) |
110-200 mm |
Órbita mín-máx de husillos verticales |
110-200 mm |
Diámetro de los husillos templados |
40 mm |
Velocidad de avance variable electrónicamente |
5-35 m/min |
Rango de movimiento axial para mesa de entrada y guía |
10 mm |
Rango de movimiento axial para ejes horiz-verticales |
22 mm |
Diámetro de los rolos de avance |
140 mm |
Presión neumática de los rolos |
6 bar |
Longitud de mesa de entrada |
2000 mm |
Largo mínimo de madera (con mesa ranurada) |
228 mm |
Rolos de arrastre motriz superior e inferior | |
Mesas de trabajo cambiables | |
Transmisión cardánica | |
Prensor de entrada orbital horiz sup neumático | |
Lubricación automática de la mesa | |
Grasera centralizada | |
Embrague neumático (horiz sup + rolos de avance) | |
Botonera de comandos a distancia | |
Cabina de insonorización y protección envolvente |
Potencia de Motores
Horizontal Inferior | |
---|---|
7.5-25 hp | |
Vertical Izquierdo | |
7.5-12.5 hp | |
Verticales Derechos | |
7.5-12.5 hp | |
Horizontal Superior | |
10-25 hp | |
Segundo Horizontal Superior | |
10-25 hp | |
Segundo Horizontal Inferior | |
7.5-25 hp | |
Universal | |
7.5-12.5 hp | |
Ascenso, decenso del puente | |
2 hp | |
Motor de arrastre | |
5.5-10 hp |
Opcionales
Jointer Recto |
Jointer de Forma |
Apoyo hidráulico en ejes horiz. (excepto 1er horiz. Inf.) |
Repotenciación de motores |
Cromo duro en mesas y guías |
Mesas ranuradas |
Prolongador rolo de avance |
Diámetro de ejes 50 mm |
Mayor velocidad de rotación de los husillos hasta 8000 rpm |
Mesa de entrada corta |
Voltajes varios |
